西藏褐鐵礦永磁磁選機_遠力為您講述西藏褐鐵礦永磁磁選機磁場分布圖，永磁筒式磁選機適用于濕式分選細顆粒的強磁性礦物。被選礦物的比磁化系數一般不小于3000×10-6cm3/g。屬于這類礦物的有磁鐵礦、磁黃鐵礦或經磁化焙燒的赤鐵礦、褐鐵礦、菱鐵礦等。
一、西藏褐鐵礦永磁磁選機_遠力為您講述西藏褐鐵礦永磁磁選機磁場分布圖工作原理及特點:
1、礦漿經給礦箱給入磁選機槽體，呈松散狀態進入給礦區。經磁場區時，其中磁性較弱的礦粒在磁系磁場力的作用下，被吸附在圓筒表面上，在圓筒旋轉過程中，由于磁系的磁性沿周向交替排列，使磁性礦粒成鏈地進行翻動。
2、夾雜在磁性礦物中的一部分脈石礦粒被清洗出去，磁性礦粒隨圓筒旋轉，被帶出磁場區，用沖洗水沖入精礦槽中。弱磁和非磁性礦物(脈石)被甩掉，在槽內礦漿流的作用下，從尾礦槽排出，從而完成分選過程。
二、西藏褐鐵礦永磁磁選機_遠力為您講述西藏褐鐵礦永磁磁選機磁場分布圖

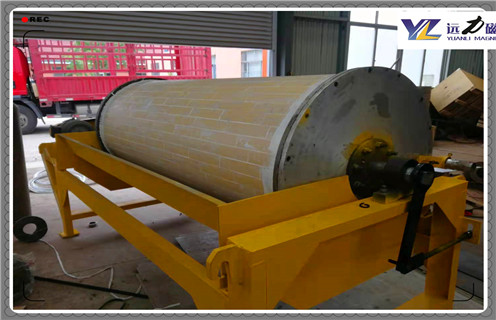

⑴永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。
⑵圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。
⑶傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒旋轉。
⑷槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。
⑸機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。
⑹磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。
⑺進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。
⑻精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
